CD csaphegesztés

CDi 3102

CDi 3102Ismertetés
Hegesztési tartomány M4 - M10, Ø 4 - 10mm Alkalmazás
  • különösen alkalmas vékony lemezek esetén 0,5 mm anyagvastagságtó felfelé

Áramforrás-jellemzők

  • microcontroller-vezérlés
  • funkciótesztelés
  • hibakód-kijelzés
  • könyvtátfunkció
  • inverteres kondenzátortöltés

Biztonság

  • integrált hálózati szűrő
  • magas hálózati feszültségingadozással szembeni ellenállóság
  • EMV-vizsgálat
  • túlfeszültségvizsgálat
  • újraindítási biztosítás
  • a készülék belső hőmérsékletének és a transzformátorának a termikus felügyelete
  • termikusan szabyályzott hűtőventillátor
  • magas biztonság az extrém zavaró hatások ellen
  • IP 23 védelem
Csap-alapanyag acél (ötvözetlen és ötvözött), alumínium, sárgaréz
Ütemidő 5 - 20 hegesztés/perc
(alkalmazástól és csapátmérőtől függően)
Kapacitás 132.000 µF
Hegesztési idő 1 - 3 msec
Töltési energia 3.200 Ws
Töltőfeszültség 50 - 220 V (fokozatmentes szabályzás)
Hálózat 230/115 V, 50/60 Hz, 10 AT
Áramforrás kondenzátor
Hűtés F (termikusan szabályzott hűtés)
Védelem IP 23
Alkalmazási és raktározási feltételek az érvényes szabványos és gyártói előírtások alapján
Méret H × SZ × M 510 x 180 x 250 mm (tartófül nélkül)
Súly 18 kg
Rendelésszám 92-10-3102
CD csaphegesztés


CDM 2401 Ismertetés
Automata modul
 Szériatartozék Alkalmazás
  • különösen alkalmas vékony lemezek esetén 0,5 mm anyagvastagságtó felfelé

Áramforrás-jellemzők

  • microcontroller-vezérlés
  • funkciótesztelés
  • hibakód-kijelzés
  • könyvtátfunkció
  • folyamatellenőrzés
  • RS232-port

Biztonság

  • integrált hálózati szűrő
  • magas hálózati feszültségingadozással szembeni ellenállóság
  • EMV-vizsgálat
  • túlfeszültségvizsgálat
  • újraindítási biztosítás
  • a készülék belső hőmérsékletének és a transzformátorának a termikus felügyelete
  • termikusan szabyályzott hűtőventillátor
  • a vezérlés a hegesztési oldaltól galvanikusan leválasztott
  • magas biztonság az extrém zavaró hatások ellen
Hegesztési tartomány M3 - M8
(M10 feltételesen),
Ø 2 - 8 mm
(10 mm feltételesen)
Csap-alapanyag acél (ötvözetlen és ötvözött), alumínium, sárgaréz
Ütemidő 20 - 40 hegesztés/perc
(alkalmazástól és csapátmérőtől függően)
Kapacitás 99.000 µF/33.000 µF*
Hegesztési idő 1 - 3 msec
Töltési energia 2.400 Ws/800 Ws*
Töltőfeszültség 50 - 220 V (fokozatmentes szabályzás)
Hálózat 85 - 265 V ~ (teljes tartományban), 50/60 Hz, 10 AT
Áramforrás kondenzátor
Hűtés F (termikusan szabályzott hűtés)
Védelem IP 21
Alkalmazási és raktározási feltételek az érvényes szabványos és gyártói előírtások alapján
Méret H × SZ × M 600 x 240 x 280 mm (tartófül nélkül)
Súly 26 kg
* * Kapacitásátkapcsolással
Rendelésszám 92-10-2241 (autómata)
CD csaphegesztés

CDM 3201Ismertetés
Automata modul Szériatartozék Alkalmazás
  • különösen alkalmas vékony lemezek esetén 0,5 mm anyagvastagságtó felfelé

Áramforrás-jellemzők

  • microcontroller-vezérlés
  • funkciótesztelés
  • hibakód-kijelzés
  • könyvtátfunkció
  • folyamatellenőrzés
  • RS232-port

Biztonság

  • integrált hálózati szűrő
  • magas hálózati feszültségingadozással szembeni ellenállóság
  • EMV-vizsgálat
  • túlfeszültségvizsgálat
  • újraindítási biztosítás
  • a készülék belső hőmérsékletének és a transzformátorának a termikus felügyelete
  • termikusan szabyályzott hűtőventillátor
  • a vezérlés a hegesztési oldaltól galvanikusan leválasztott
  • magas biztonság az extrém zavaró hatások ellen
Hegesztési tartomány M3 - M10, Ø 2 - 10 mm
Csap-alapanyag acél (ötvözetlen és ötvözött), alumínium, sárgaréz
Ütemidő 12 - 40 hegesztés/perc
(alkalmazástól és csapátmérőtől függően)
Kapacitás 132.000 µF/66.000 µF*
Hegesztési idő 1 - 3 msec
Töltési energia 3.200 Ws/1.600Ws*
Töltőfeszültség 50 - 220 V (fokozatmentes szabályzás)
Hálózat 85 - 265 V ~ (teljes tartományban) 50/60 Hz, 10 AT
Áramforrás kondenzátor
Hűtés F (termikusan szabályzott hűtés)
Védelem IP 21
Alkalmazási és raktározási feltételek az érvényes szabványos és gyártói előírtások alapján
Méret H × SZ × M 600 x 240 x 280 mm (tartófül nélkül)
Súly 27 kg
* * kapacitásátkapcsolással
Rendelésszám 92-10-3321A (autómata)
CD csaphegesztés
  Accu Twin
hegesztési tartomány 2 x M3
hegesztési sebesség 2 duplahegesztés / perc
kondenzátor töltési ideje kb 30 sec
akkumulátor 12 V, 5 Ah
akkumulátor kapacitás 200 db M3 duplahegesztés
akkumulátor töltési idő maximum 10 óra
akkumulátor élettartam minimum 200 töltési ciklus
csaptávolság 25 mm – 61 mm fokozatmentesen állítható
pisztoly kábelhossz 1,1 m
kondenzátor kapacitása 80.000 μF
töltési energia 325 Ws
töltési feszültség maximum 90 V
áramforrás kondenzátor
méret 360 mm x 135 mm x 210 mm
tömeg 7 kg
pisztolycsatlakozás fixen bekötött



Áramforrás-jellemzők:

  • Kompakt, mobil, robosztus kialakítás
  • Akkumulátorról üzemeltethető
  • Fűtőtestekhez való hőmennyiségmérő rögzítésére kifejlesztett konstrukció
Belsőmenetes anyahegesztés

MARC 1 WIsmertetés
Hegesztési tartomány M6 - M12 (persely)* Vízhűtéses berendezés

Alkalmazás
  • belsőmenetes perselyek, hegesztőanyák felhegesztése
  • különösen alkalmas szerelőipari és gépipari alkalmazásra

Ismertetés

  • egyenletes és minimális hőbevitel
  • alacsony hegesztési idő, ezáltal a gyártás során magas ütemidő érhető el
  • a hegesztéshez nem szükséges hozag- és segédanyag
  • minimális zömítőerő
  • kicsi, szabványos varratdudor
  • az alapanyag egyoldalú hozzáférhetősége elegendő
  • nincs szükség az alapanyag, valamint a hegesztendő persely (menet) utólagos megmunkálására
Alapanyag korrózióálló acél,
szénacél (érdeklődjön)
Ütemidő 10 db/min**
Falvastagság max. 2,5 mm***
Hegesztőáram 1.000 A (max.)
Hegesztési idő 5 - 1.000 msec (fokozatmentes)
Hálózati csatlakozás 400 V, 32 A, 3 fázis, 50/60 Hz, 35 AT (IT 1002); 230/115 V, 50/60 Hz, 10 AT (CU)
Áramforrás inverter
Ívformázás szabályozatlan
Védelem IP 23
Méret
H x SZ x M		 660 x 280 x 340 mm (IT 1002),
660 x 220 x 340 mm (CU); tartófül nélkül
Súly 29 kg (IT 1002), 24 kg (CU)
* * a hegesztőpisztoly cseréjével az áramforrás normál ARC és SC csapok hegesztésre is alkalmas
** ** függ a persely átmérőjétől és az alapanyagtól
*** ***nagyobb lemezvastagság esetén érdeklődjön
Rendelésszám MARC1.W

szállítási állapot:
▪ IT 1002 hegesztőáramforrás
▪ Testkábel
▪ AM 30 W hegesztőpisztoly
▪ Feldformer FW1 (ausgerüstet für eine Standardabmessung)
▪ Schutzgasstativ MARC1.A/MARC1.W
▪ Kühl-Temperiereinheit CU
Belsőmenetes anyahegesztés

MARC 1 AIsmertetés
Hegesztési tartomány M6 - M10 (persely)* Léghűtéses berendezés

Alkalmazás
  • menetes perselyek, anyák felhegesztéséhez
  • különösen alkalmas szerelőipari és gépipari alkalmazásra

Ismertetés

  • egyenletes és minimális hőbevitel
  • alacsony hegesztési idő, ezáltal a gyártás során magas ütemidő érhető el
  • a hegesztéshez nem szükséges hozag- és segédanyag
  • minimális zömítőerő
  • kicsi, szabványos varratdudor
  • az alapanyag egyoldalú hozzáférhetősége elegendő
  • nincs szükség az alapanyag, valamint a hegesztendő persely (menet) utólagos megmunkálására
Alapanyag Korrózióálló acél,
szénacél (érdeklődjön)
Ütemidő 4 db/min**
Falvastagság max. 2,5 mm***
Hegesztőáram 1.000 A (max.)
Hegesztési idő 5 - 1.000 msec (fokozatmentes)
Hálózati csatlakozás 400 V, 32 A, 3 fázis, 50/60 Hz, 35 AT (IT 1002)
Áramforrás inverter
Ívformázás szabályozatlan
Védelem IP 23
Méret
H x SZ x M		 660 x 280 x 340 mm
(IT 1002) tartófül nélkül
Súly 29 kg (IT 1002)
* * a hegesztőpisztoly cseréjével az áramforrás normál ARC és SC csapok hegesztésre is alkalmas
** ** függ a persely átmérőjétől és az alapanyagtól
*** ***nagyobb lemezvastagság esetén érdeklődjön
Rendelésszám MARC1.A

szállítási állapot:
▪ IT 1002 áramforrás
▪ testkábel
▪ AM 30 A hegesztőpisztoly
▪ FA1 ívformázó (egy adott csapméretre szerelve)
▪ Gázállvány MARC1.A/MARC1.W
Belsőmenetes anyahegesztés

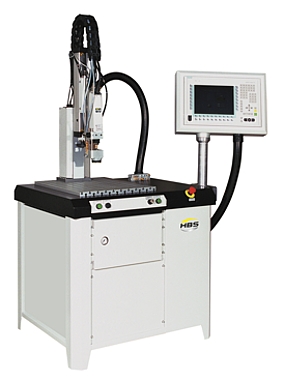

PC-M3 Ismertetés
Hegesztési tartomány Min. Ø 6 mm, max. Ø 30 mm, illetve M4 - M18 belső menetes persely Alkalmazás
  • ipari alkalmazásra megfelelő, költséghatékony eljárás üreges hengeralakú alkatrészek felhegesztésére

Alkotóelemek

  • lineármotoros hegesztőfej
  • integrált folyamatellenőrzés a minőségbiztosítás érdekében
  • PC-vezérlés
  • Ø 30 mm-es persely felhegesztése esetén a hegesztési idő kb. 800 msec

Hegesztés

  • minimális lemezvastagság ≈ 1 mm, maximális lemezvastagság ≈ 4 mm
  • a felhegesztendő persely minimális falvastagsága a hegesztésnél ≈ 1 mm
  • karmantyúk, végelemek csővégre történő egytengelyű felhegesztése
  • a hegesztési varrat 250 bar-ig nyomásálló (M10)

Leírás

  • egyenletes és minimális hőbevitel
  • alacsony hegesztési idő, ezáltal a gyártás során magas ütemidő érhető el
  • a hegesztéshez nem szükséges hozag- és segédanyag
  • minimális zömítőerő
  • kicsi, szabványos varratdudor
  • az alapanyag egyoldalú hozzáférhetősége elegendő
  • nincs szükség az alapanyag, valamint a hegesztendő persely (menet) utólagos megmunkálására
Perselymagasság Min. 4 mm, max. 30 mm
Alapanyag Hegeszthető szénacél, illetve korrózióálló acél
Ütemidő Ø 28 mm alatt 12 db/min
(Ø 28 mm kb. 2 - 4 db/min)
Hegesztőáram 300 - 1.000 A
fokozatmentesen állítható
Hegesztési idő
 5 - 3.000 msec
fokozatmentesen állítható
Hálózat 400 V, 32 A (IT 1001);
230 V (PC-M3)
Gázcsatlakozás Tartozék
Levegőcsatlakozás 6 bar/levegőcső belső átmérője 6 mm
Áramforrás Inverter
Vezérlés IPC Pentium P III, 500 MHz
Programozás Hegesztő áram, hegesztési idő, mozgásprofil, védőgáz
Hegesztőfej Lineármotor
Ívformázó Hűtött
Pneumatikus kiemelés
 120 mm
Magasságállítás 250 mm
Rendelésszám Termékspecifikus (rákérdezni)
HBS pisztolyok
A 12-FL Ismertetés
Hegesztési tartomány M3 - M12, Ø 2 - 12 mm Alkalmazás
  • különösen alkalmas vastagabb lemezek esetén 2 mm anyagvastagságtól felfelé
  • az automatikus hosszkiegyenlítésnek köszönhetően különösen alkalmas változó hosszúságú csapok felhegesztésére
  • ISO - különösen alkalmas ARC-ISO- és-Fiberfix-Stiftek felhegesztésére
Felépítés
  • törésálló műanyagból készült robosztus markolat
  • dugattyú-vezetés holtjáték-mentes lineáris csapággyal
  • porvédővel biztosított dugattyúvezetés
  • kiemelés- és rugóerő-állítási lehetőség
  • szabadon állítható csaphosszúság
Biztonság
  • racsnis rugóerő-állítás
  • kimagasló biztonság a beállított paraméterek véletlenszerű módosítása ellen
  • fröcsköléstől védett dugattyú-vezetés
Hegesztés
  • optimális varratminőség: reprodukálható dugattyúmozgás és minimális visszapattanás a kiemelésfékező következtében
  • a hegesztés korlátozott környezetben is lehetséges
  • festett lemezen történő hegesztés is lehetséges  (a lemezen a hegesztés helye a hegesztési oldalon, valamint a testelés helyén festékmentes legyen)
  • automatikus hosszkiegyenlítés
Csaphossz 10 - 150 mm
(más méretek felől érdeklődjön)
Csap-alapanyag acél (ötvözetlen és ötvözött)
Csap formája szabadon választható
(szükség esetén különleges csaptartóval)
Hosszkiegyenlítés 3 mm (automatikus)
Kiemelés tartomány: 3 mm,
beállított érték reteszelhető
Rugóerő fix érték
Kábelhossz 5 m
Védelem IP 20
Zajszint max. 90 dB (A) a hegesztés során rövid ideig lehetséges
Alkalmazási és raktározási feltételek az érvényes szabványos és gyártói előírások alapján
Méret H × SZ × M 200 x 65 x 140 mm
(kábel és talpgyűrű nélkül)
Tömeg 0,8 kg (kábel nélkül)
HBS pisztolyok
Hegesztési tartomány M3 – M6, Ø2 – Ø6
Csaphossz 6 – 40 mm
Csap-alapanyag acél (ötvözetlen és ötvözött)
Csap formája szabadon választható (szükség esetén különleges csaptartóval)
Rugóerő fix érték
Kábelhossz 3 m
Védelem IP 20
Zajszint > 90 dB (A) a hegesztés során rövid ideig lehetséges
Alkalmazási és raktározási feltételek az érvényes szabványos és gyártói előírások alapján
Méret H x SZ x M 170 x 40 x 140 mm (kábel nélkül)
Tömeg 0,5 kg

Alkalmazás

  • különösen alkalmas vékony lemezek esetén 0,5 mm anyagvastagságtó felfelé

Felépítés

  • törésálló műanyagból készült robosztus markolat
  • dugattyú-vezetés holtjáték-mentes lineáris csapággyal
  • porvédővel biztosított dugattyúvezetés
  • szabadon állítható csaphosszúság (40 mm-ig; 40 mm felett kiegészítő alkatrészekkel)

Biztonság

  • fröcsköléstől védett dugattyú-vezetés

Hegesztés

  • a hegesztés korlátozott környezetben is lehetséges
  • festett lemezen történő hegesztés is lehetséges (a lemezen a hegesztés helye a hegesztési oldalon, valamint a testelés helyén festékmentes legyen)
HBS pisztolyok
PAH-1Ismertetés
Hegesztési tartomány M3 - M8, Ø 3 - 8 mm Alkalmazás
  • különösen alkalmas vékony lemezek esetén 0,5 mm anyagvastagságtó felfelé
Felépítés
  • törésálló műanyagból készült robosztus markolat
  • dugattyú-vezetés siklócsapággyal
  • porvédővel biztosított dugattyúvezetés
  • állítható kiemelés
  • kopóalkatrészekkel szerelhető csaphosszúság(max. 30 mm)
  • elektronikusan vezérelt
Biztonság
  • kiemelésállítás biztosítással (kontraanyával)
  • kimagasló biztonság a beállított paraméterek véletlenszerű módosítása ellen
  • fröcsköléstől védett dugattyú-vezetés
Hegesztés
  • egyedi beállítási lehetőségek a megfelelő hegesztési eredmény biztosítása érdekében
  • festett lemezen történő hegesztés is lehetséges (a lemezen a hegesztés helye a hegesztési oldalon, valamint a testelés helyén festékmentes legyen)
  • csapadagolás kézi és/vagy automatikus (a hegesztőcsapok adagolása a betöltőcsövön keresztül automatikusan történik)
Csaphossz 8 - 30 mm
Csap-alapanyag acél (ötvözetlen és ötvözött), alumínium, sárgaréz
Kiemelés Tartomány: 5 mm
Kábelhossz 3 m
Védelem IP 20
Zajszint > 90 dB (A) a hegesztés során rövid ideig lehetséges
Alkalmazási és raktározási feltételek az érvényes szabványos és gyártói előírások alapján
Méret H × SZ × M 295 x 60 x 170 mm
(kábel nélkül)
Súly 1,4 kg (kábel nélkül)
