Typ ARC 1550Ismertetés
Hegesztési tartomány M3 - M20 RD, Ø 2 - 19 mm Alkalmazás
  • Különösen alkalmas 2mm feletti lemezek hegesztéséhez

Áramforrás-jellemzők

  • microcontroller-vezérlés
  • funkciótesztelés
  • hibakód-kijelzés
  • kielemelés-teszt
  • energiaszabályzás

Biztonság

  • integrált hálózati szűrő
  • magas hálózati feszültségingadozással szembeni ellenállóság
  • EMV-vizsgálat
  • túlfeszültségvizsgálat
  • újraindítási biztosítás
  • a készülék belső hőmérsékletének és a transzformátorának a termikus felügyelete
  • automatikusan (termikusan) vezérelt hűtés
  • transzformátortól teljes mértékben leválasztott vezérlés
  • a vezérlés és a hegesztő áramkör galvanikusan leválasztott
  • magas biztonság az extrém zavaró hatások ellen
  • IP 23 védelem
Gázmodul/Automata modul széria/opcionális
Csap-alapanyag acél (ötvözetlen és ötvözött)
Ütemidő 3 - 35 hegesztés/perc
(alkalmazástól és csapátmérőtől függően)
Maximális hegesztőáram 1.550 A
Áramtartomány 500 - 1.550 A (500 A - 800 A - 1.000 A - 1.200 A - 1.550 A)
Hegesztés ideje 5 - 1.500 msec (fokozatmentes)
Hálózat 400 V, 3~, 50/60 Hz, 63 AT
Áramforrás transzformátor/egyenirányító
Csatlakozó 63 A (400 V hálózatnál)
Teljesítményfelvétel 40 KVA (400 V hálózatnál)
Tápkábel 5 m, 6 mm² (max. 30 m, 6 mm², 400 V)
Hűtés léghűtés (termikusan vezérelt)
Védelem IP 23
Alkalmazási és raktározási feltételek az érvényes szabványos és gyártói előírtások alapján
Méret H × SZ × M 460 x 400 x 730 mm (fogantyú nélkül)
Tömeg 133 kg
Rendelésszám 93-10-1552
93-10-1554 8automata modullal)

Alkalmazható hegesztőpisztolyok:
Automatizáció

Alkalmazható hegesztőpisztolyok:
Automatizáció

alt

Typ ARC 500Ismertetés
Hegesztési tartomány M3 - MR 10, Ø 2 - 8 mm Alkalmazás
  • Különösen alkalmas 2mm feletti lemezek hegesztéséhez
  • Különösen alkalmas ARC-ISO- és Fiberfix-csapok hegesztésére
  • tökéletes szigeteléstartók és tűzgátló anyagok (FFI) rögzítésének hegesztésére

Áramforrás-jellemzők

  • microcontroller-vezérlés
  • funkciótesztelés
  • hibakód-kijelzés
  • kielemelés-teszt

Biztonság

  • integrált hálózati szűrő
  • magas hálózati feszültségingadozással szembeni ellenállóság
  • EMV-vizsgálat
  • túlfeszültségvizsgálat
  • újraindítási biztosítás
  • a készülék belső hőmérsékletének és a transzformátorának a termikus felügyelete
  • automatikusan (termikusan) vezérelt hűtés
  • transzformátortól teljes mértékben leválasztott vezérlés
  • a vezérlés és a hegesztő áramkör galvanikusan leválasztott
  • kényszercsatornás hűtés
  • magas biztonság az extrém zavaró hatások ellen
  • IP 23 védelem
Csap-alapanyag acél (ötvözetlen és ötvözött)
Ütemidő 5 - 15 hegesztés/perc
(alkalmazástól és csapátmérőtől függően)
Hegesztőáram 580 A
Hegesztés ideje 5 - 350 msec
Hálózat 400 V, 3~, 50/60 Hz, 35 AT
Áramforrás transzformátor/egyenirányító
Csatlakozó 32 A (400 V hálózatnál)
Hűtés típusa léghűtés (termikusan vezérelt)
Védelem IP 23
Alkalmazási és raktározási feltételek az érvényes szabványos és gyártói előírtások alapján
Méret H × SZ × M 470 x 230 x 220 mm (fogantyú nélkül)
Tömeg 31 kg
Rendelésszám 93-10-0401A

Alkalmazható hegesztőpisztolyok:
Automatizáció

alt

Typ IT 130Ismertetés
Gázmodul/Automata modul/folyamatfigyelés széria/- -/széria Alkalmazás
  • Különösen alkalmas 2mm feletti lemezek hegesztéséhez

Áramforrás-jellemzők

  • microcontroller-vezérlés
  • funkciótesztelés
  • hibakód-kijelzés
  • kielemelés-teszt
  • könyvtárfunkció
  • folyamatfigyelés
  • RS232 felület

Biztonság

  • integrált hálózati szűrő
  • magas hálózati feszültségingadozással szembeni ellenállóság
  • EMV-vizsgálat
  • túlfeszültségvizsgálat
  • újraindítási biztosítás
  • a készülék belső hőmérsékletének és a transzformátorának a termikus felügyelete
  • automatikusan (termikusan) vezérelt hűtés
  • a vezérlés és a hegesztő áramkör galvanikusan leválasztott
  • magas biztonság az extrém zavaró hatások ellen
  • IP 23 védelem
Hegesztési tartomány M3 - M24, Ø 2 - 25 mm
Csap-alapanyag acél (ötvözetlen és ötvözött), alumínium
Ütemidő Ø 25 = 6 csap/perc
Hegesztőáram 2.500 A (max.)
Áramtartomány 300 - 2.500 A (fokozatmentes)
Hegesztési idő 5 - 1.500 msec (fokozatmentes)
Hálózat 400 V, 3~, 50/60 Hz, 63 AT
Csatlakozó 63 A (400 V hálózatnál)
Teljesítményfelvétel 150 KVA (400 V hálózatnál)
Hűtés léghűtés (termikusan vezérelt)
Védelem IP 23
Alkalmazási és raktározási feltételek az érvényes szabványos és gyártói előírtások alapján
Méret H × SZ × M 650 x 560 x 1.290 mm (fogantyú nélkül)
Tömeg 160 kg
Rendelésszám 93-60-12133 (1 pisztoly csatlakoztatási lehetőséggel)
Automatizáció

alt

Typ IT 90Beschreibung
Gázmodul/Automata modul/folyamatfigyelés széria/széria/széria Alkalmazás
  • Különösen alkalmas 2mm feletti lemezek hegesztéséhez

Áramforrás-jellemzők

  • microcontroller-vezérlés
  • funkciótesztelés
  • hibakód-kijelzés
  • kielemelés-teszt
  • könyvtárfunkció
  • folyamatfigyelés
  • RS232 felület

Biztonság

  • integrált hálózati szűrő
  • magas hálózati feszültségingadozással szembeni ellenállóság
  • EMV-vizsgálat
  • túlfeszültségvizsgálat
  • újraindítási biztosítás
  • a készülék belső hőmérsékletének és a transzformátorának a termikus felügyelete
  • automatikusan (termikusan) vezérelt hűtés
  • a vezérlés és a hegesztő áramkör galvanikusan leválasztott
  • magas biztonság az extrém zavaró hatások ellen
  • IP 23 védelem
Hegesztési tartomány M3 - M24, 2 - 22 mm
Csap-alapanyag acél (ötvözetlen és ötvözött), alumínium
Ütemidő 22 = 6 csap/perc
Hegesztőáram 2.000 A (max.)
Áramtartomány 300 - 2.000 A (fokozatmentes)
Hegesztési idő 5 - 1.500 msec (fokozatmentes)
Hálózat 400 V, 3~, 50/60 Hz, 63 AT
Csatlakozó 63 A (400 V hálózatnál)
Teljesítményfelvétel 100 KVA (400 V hálózatnál)
Hűtés léghűtés (termikusan vezérelt)
Védelem IP 23
Alkalmazási és raktározási feltételek az érvényes szabványos és gyártói előírtások alapján
Méret H × SZ × M 650 x 560 x 1.290 mm (fogantyú nélkül)
Tömeg 140 kg
Rendelésszám 93-60-12096 (1 pisztoly csatlakoztatási lehetőséggel)
93-60-42096 (4 pisztoly csatlakoztatási lehetőséggel)
Automatizáció

alt

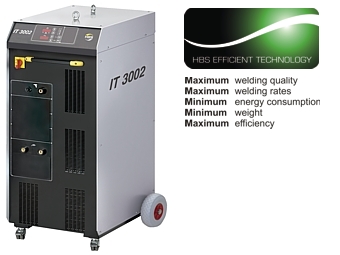

Typ IT 3002Ismertetés
Gázmodul opcionális
Alkalmazás
  • Különösen alkalmas 2mm feletti lemezek hegesztéséhez
  • Különösen alkalmas fejescsapok hegesztéséhez
  • Teljes keresztmetszetben történő áthegesztés igénye esetén javasolt

Áramforrás-jellemzők

  • microcontroller-vezérlés
  • funkciótesztelés
  • hibakód-kijelzés
  • kielemelés-teszt
  • könyvtárfunkció
  • RS232 felület

Biztonság

  • integrált hálózati szűrő
  • magas hálózati feszültségingadozással szembeni ellenállóság
  • EMV-vizsgálat
  • túlfeszültségvizsgálat
  • újraindítási biztosítás
  • a készülék belső hőmérsékletének és a transzformátorának a termikus felügyelete
  • automatikusan (termikusan) vezérelt hűtés
  • a vezérlés és a hegesztő áramkör galvanikusan leválasztott
  • magas biztonság az extrém zavaró hatások ellen
  • IP 23 védelem
Hegesztési tartomány M3 - M24, 2 - 25 mm
Csap-alapanyag acél (ötvözetlen és ötvözött), alumínium
Ütemidő 25 = 6 csap/perc
Hegesztőáram 2.600 A (max.)
Áramtartomány 300 - 2.600 A (fokozatmentes)
Hegesztési idő 5 - 1.500 msec (fokozatmentes)
Hálózat 400 V, 3~, 50/60 Hz, 63 AT 2 csap/perc 25 mm (2 csap/percnél gyorsabb munka esetében 125 AT)
Csatlakozó 63 A (400 V hálózatnál)
Teljesítményfelvétel 150 KVA (400 V hálózatnál)
Hűtés F (thermisch gesteuerter Lüfter)
Védelem IP 23
Alkalmazási és raktározási feltételek az érvényes szabványos és gyártói előírtások alapján
Méret H × SZ × M 650 x 560 x 1.290 mm (fogantyú nélkül)
Tömeg 160 kg
Rendelésszám 93-60-3211 (1 Pistolenanschluss)
Automatizáció

alt

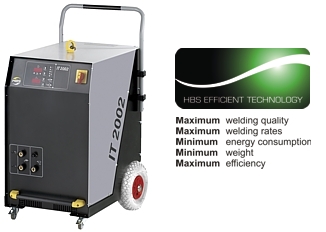

Typ IT 2002Ismertetés
Gázmodul opcionális Alkalmazás
  • Különösen alkalmas 2mm feletti lemezek hegesztéséhez
  • Különösen alkalmas fejescsapok hegesztéséhez
  • Teljes keresztmetszetben történő áthegesztés igénye esetén javasolt

Áramforrás-jellemzők

  • microcontroller-vezérlés
  • funkciótesztelés
  • hibakód-kijelzés
  • kielemelés-teszt
  • könyvtárfunkció
  • RS232 felület

Biztonság

  • integrált hálózati szűrő
  • magas hálózati feszültségingadozással szembeni ellenállóság
  • EMV-vizsgálat
  • túlfeszültségvizsgálat
  • újraindítási biztosítás
  • a készülék belső hőmérsékletének és a transzformátorának a termikus felügyelete
  • automatikusan (termikusan) vezérelt hűtés
  • a vezérlés és a hegesztő áramkör galvanikusan leválasztott
  • magas biztonság az extrém zavaró hatások ellen
  • IP 23 védelem
Hegesztési tartomány M3 - M24, Ø 2 - 22 mm
Csap-alapanyag acél (ötvözetlen és ötvözött), alumínium
Ütemidő Ø 22 = 6 csap/perc
Hegesztőáram 2.000 A (max.)
Áramtartomány 300 - 2.000 A (fokozatmentes)
Hegesztési idő 5 - 1.500 msec (fokozatmentes)
Hálózat 400 V, 3~, 50/60 Hz, 63 AT
Csatlakozó 63 A (400 V hálózatnál)
Teljesítményfelvétel 100 KVA (400 V hálózatnál)
Hűtés léghűtés
Védelem IP 23
Alkalmazási és raktározási feltételek az érvényes szabványos és gyártói előírtások alapján
Méret H × SZ × M 660 x 280 x 340 mm (fogantyú nélkül)
Tömeg 95 kg
Rendelésszám 93-60-2201
93-60-2202 (gázmodullal)
Automatizáció

alt

Typ ARC 1550Ismertetés
Hegesztési tartomány M3 - M20 RD, Ø 2 - 19 mm Alkalmazás
  • Különösen alkalmas 2mm feletti lemezek hegesztéséhez

Áramforrás-jellemzők

  • microcontroller-vezérlés
  • funkciótesztelés
  • hibakód-kijelzés
  • kielemelés-teszt
  • energiaszabályzás

Biztonság

  • integrált hálózati szűrő
  • magas hálózati feszültségingadozással szembeni ellenállóság
  • EMV-vizsgálat
  • túlfeszültségvizsgálat
  • újraindítási biztosítás
  • a készülék belső hőmérsékletének és a transzformátorának a termikus felügyelete
  • automatikusan (termikusan) vezérelt hűtés
  • transzformátortól teljes mértékben leválasztott vezérlés
  • a vezérlés és a hegesztő áramkör galvanikusan leválasztott
  • magas biztonság az extrém zavaró hatások ellen
  • IP 23 védelem
Gázmodul/Automata modul széria/opcionális
Csap-alapanyag acél (ötvözetlen és ötvözött)
Ütemidő 3 - 35 hegesztés/perc
(alkalmazástól és csapátmérőtől függően)
Maximális hegesztőáram 1.550 A
Áramtartomány 500 - 1.550 A (500 A - 800 A - 1.000 A - 1.200 A - 1.550 A)
Hegesztés ideje 5 - 1.500 msec (fokozatmentes)
Hálózat 400 V, 3~, 50/60 Hz, 63 AT
Áramforrás transzformátor/egyenirányító
Csatlakozó 63 A (400 V hálózatnál)
Teljesítményfelvétel 40 KVA (400 V hálózatnál)
Tápkábel 5 m, 6 mm² (max. 30 m, 6 mm², 400 V)
Hűtés léghűtés (termikusan vezérelt)
Védelem IP 23
Alkalmazási és raktározási feltételek az érvényes szabványos és gyártói előírtások alapján
Méret H × SZ × M 460 x 400 x 730 mm (fogantyú nélkül)
Tömeg 133 kg
Rendelésszám 93-10-1552
93-10-1554 8automata modullal)
Automatizáció
gázmodul széria
automata modul opció
hegesztési tartomány ø2 – ø10mm, M3-M12
hegeszthető anyag ötvözött és ötvözetlen acél
sebesség 7 – 17 /perc
hegesztőáram 800 A
hegesztési idő 5 – 1000 msec
csatlakozás 400 V, 3 fázis, 50 Hz, 35AT
biztosíték 32 A
áramforrás trafó, egyenirányító
hűtés léghűtés
védelem IP 23
méretek 470 x 230 x 220 mm (fogantyú nélkül)
tömeg 37 kg



Alkalmazás

  • Különösen alkalmas 2 mm feletti lemezek hegesztéséhez

Áramforrás-jellemzők

  • microcontroller-vezérlés
  • funkciótesztelés
  • hibakód-kijelzés
  • kielemelés-teszt

Biztonság

  • integrált hálózati szűrő
  • magas hálózati feszültségingadozással szembeni ellenállóság
  • EMV-vizsgálat
  • túlfeszültségvizsgálat
  • újraindítási biztosítás
  • a készülék belső hőmérsékletének és a transzformátorának a termikus felügyelete
  • automatikusan (termikusan) vezérelt hűtés
  • transzformátortól teljes mértékben leválasztott vezérlés
  • a vezérlés és a hegesztő áramkör galvanikusan leválasztott
  • kényszercsatornás hűtés
  • magas biztonság az extrém zavaró hatások ellen
  • IP 23 védelem

Használható pisztolyok

Automatizáció

alt

Typ ARC 500Ismertetés
Hegesztési tartomány M3 - MR 10, Ø 2 - 8 mm Alkalmazás
  • Különösen alkalmas 2mm feletti lemezek hegesztéséhez
  • Különösen alkalmas ARC-ISO- és Fiberfix-csapok hegesztésére
  • tökéletes szigeteléstartók és tűzgátló anyagok (FFI) rögzítésének hegesztésére

Áramforrás-jellemzők

  • microcontroller-vezérlés
  • funkciótesztelés
  • hibakód-kijelzés
  • kielemelés-teszt

Biztonság

  • integrált hálózati szűrő
  • magas hálózati feszültségingadozással szembeni ellenállóság
  • EMV-vizsgálat
  • túlfeszültségvizsgálat
  • újraindítási biztosítás
  • a készülék belső hőmérsékletének és a transzformátorának a termikus felügyelete
  • automatikusan (termikusan) vezérelt hűtés
  • transzformátortól teljes mértékben leválasztott vezérlés
  • a vezérlés és a hegesztő áramkör galvanikusan leválasztott
  • kényszercsatornás hűtés
  • magas biztonság az extrém zavaró hatások ellen
  • IP 23 védelem
Csap-alapanyag acél (ötvözetlen és ötvözött)
Ütemidő 5 - 15 hegesztés/perc
(alkalmazástól és csapátmérőtől függően)
Hegesztőáram 580 A
Hegesztés ideje 5 - 350 msec
Hálózat 400 V, 3~, 50/60 Hz, 35 AT
Áramforrás transzformátor/egyenirányító
Csatlakozó 32 A (400 V hálózatnál)
Hűtés típusa léghűtés (termikusan vezérelt)
Védelem IP 23
Alkalmazási és raktározási feltételek az érvényes szabványos és gyártói előírtások alapján
Méret H × SZ × M 470 x 230 x 220 mm (fogantyú nélkül)
Tömeg 31 kg
Rendelésszám 93-10-0401A
