Ipari füstelszívás
Pisztolyba integrált füstelszívás

Huzalelektródás hegesztés során képződő gőzök, gázok, füst elszívásához kifejlesztett pisztolyba integrált elszívó rendszer öntisztító funkcióval. Ideális megoldás, ha a hegesztett munkadarab mérete nem teszi lehetővé a flexibilis nyakú elszívó használatát.

 OTS 1 pisztolyhozOTS 2 pisztolyhoz
Szűrési szintek 2 2
Szűrő felülete [m2] 4 4
Szűrési hatásfok M/99,9 M/99,9
Aktívszén tömege [kg] 1,5 1,5
Légáram [m3/h] 100 - 200 100 - 200
Szőrő típusa Tisztítható patronszűrő Tisztítható patronszűrő
Patronszűrők száma 1 1
Méret [mm] 370 x 720 x 550 370 x 720 x 550
Hangerő [dB] 66 66
Tömeg [kg] 70 70
Motorteljesítmény [kw] 1,6 2,2
Tápellátás 1~, 230 V, 50 Hz 3~, 400 V, 50 Hz
Légnyomás igény [bar] 8 8
Elszívócső átmérője [mm] 40, 50, 60 40, 50, 60
Elszívócső hossza [m] (elszívó – hegesztőgép) 5 5
Automata tisztítás széria széria
Inverteres motorvezérlés opcionális opcionális
Kompatibilis pisztolyok 300A gázhűtéses;
400A gázhűtéses;
500A folyadékhűtéses		 300A gázhűtéses;
400A gázhűtéses;
500A folyadékhűtéses
Rendelhető pisztolyhossz 3m, 4m, 5m 3m, 4m, 5m
Mobil ipari elszívók

Kifejezetten lézerhegesztésre kifejlesztett mobil ipari elszívó.

  UNI 2.2 LASER
Ventillátor légáram [m3/h] 2.250
Szűrési hatásfok M/>99
Szőrő típusa Tisztítható patronszűrő + dupla aktívszenes szűrő
Szűrő mérete 12,5 m2
Méret [mm] 600 x 1.200 x 800
Hangerő [dB] 67
Tömeg [kg] 115
Motorteljesítmény [kw] 1,1
Tápellátás 1~ 230V / 3~ 400V
Elszívócső átmérője [mm] 125, 160
Elszívókar hossza [m] 2, 3, 4
Belső vázas elszívókar széria
Külső vázas elszívókar opcionális
Egy karos verzió széria
Két karos verzió opcionális
Start & Stop funkció opcionális
IFA tanusítvány van
Ledes karvilágítás opcionális



Szűrési rendszer:

Négylépcsős szűrési rendszerrel rendelkezik az elszívó

  • fém előszűrő
  • tisztítható patronszírű
  • dupla aktívszenes szűrőkazetta

A lézeres hegesztés kockázata az alkalmazás során felszabaduló speciális füstökhöz kapcsolódik, amelyek bár tisztábbak és átlátszóbbak, mint a többi hegesztési füst, még veszélyesebbek lehetnek a hegesztő egészségére.

Bár jelenleg nincs külön európai irányelv a lézeres hegesztési füstök kezelésére, ez a gép a legmagasabb biztonságot kínálja az EN ISO 21904 IFA W3 tanúsítvánnyal és kettős aktívszén szűrőfokozattal a savak, az illékony szerves vegyületek valamint a bázikus gőzök és a füstök eltávolítására.

IFA tanúsítvány:
Az UNI 2.2 Laser verziója megfelel az EN ISO 15012-1:2004 szabványnak, IFA tanúsítvánnyal rendelkezik.

Mobil ipari elszívók

Mobil professzionális olajködtisztító rendszer külső vázas karral. Az elektronika a szűrt levegőtől hermetikusan el van választva. Nagy teljesítményű centrifugális elszívó-ventilátor dolgozik a szűrőrész után, egy speciális hangszigetelt rekeszben. A szűrőrész két zónára van felosztva. Első az előszűrő kamra, ahol a levegő áramlása lelassul, hogy a levegővel kevert folyadékok ki tudjanak csapódni, le tudjanak ülepedni az alsó gyűjtőtartályba. Ezután a levegő belép a második szűrőkamrába, amelyben egy nagy hatékonyságú szilárd szűrőrész van beépítve, amely eltávolítja a port és az esetleges olajmaradványokat a levegőből.

 UNI 4
Légáram [m3/h] 2.500
Szűrési hatásfok E12 / 99,5
Szőrő típusa Cserélhető szűrő
Szűrő felület [m2] 23
Hangerő [dB] 70
Tömeg [kg] 162
Motorteljesítmény [kw] 1,5
Tápellátás 1~ 230V / 3~ 400V

Elszívócső átmérője [mm] 160
Elszívókar hossza [m] 3, 4
Külső vázas elszívókar széria
Egy karos verzió széria
Mobil ipari elszívók

Az ICAF mobil elszívó az Aerservice legjobban terhelhető, legtöbb szennyeződést elnyelni képes mobil elszívója. Mind a négy oldalán négy különálló, több lépcsős szűrővel van felszerelve, így lesz a leghosszabb a szűrő élettartama extrém igénybevétel esetén is.

ICAF html 198850c5

 UNI 4
Légáram [m3/h] 2.700
Szűrési hatásfok 99,5
Szőrő típusa Cserélhető szírő
Szűrők száma 4
Méret [mm] 950x850x950
Hangerő [dB] 73
Tömeg [kg] 182
Motorteljesítmény [kw] 1,5
Tápellátás 1~ 230V / 3~ 400V

Elszívócső átmérője [mm] 125, 160
Elszívókar hossza [m] 2, 3
Külső vázas elszívókar széria
Egy karos verzió széria
Két karos verzió opcionális
Ledes karvilágítás opcionális

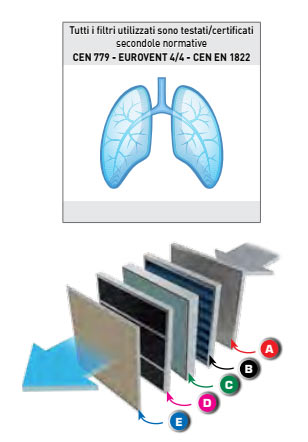

Szûrési rétegek
Jelzés Megnevezés Szélesség [mm] Hatásfok
A Szikravédõ 12 62%
B Üvegszálas szûrõ 40 F7 / 90%
C E12 szûrõréteg 48 E12 / 99,5%
D Aktívszenes szûrõréteg 35 6 kg
E Magas hatásfokú F7 szûrõ 12 F7 / 90%
Mobil ipari elszívók

Hegesztés során képződő gőzök, gázok, füst elszívásához kifejlesztett mobil ipari elszívó öntisztító funkcióval. Két szűrőpatronnal rendelkezik, emiatt folyamatos működés is megoldható. Eltömődés esetén a vezérlés automatikusan átvált a másik szűrőpatronra, a sűrítettlevegős rendszer pedig automatikusan kitisztítja a megtelt patront.

 UNI 4
Légáram [m3/h] 2.500
Szűrési hatásfok M/99,9
Szőrő típusa Tisztítható patronszűrő
Patronszűrők száma 2
Méret [mm] 810x850x1300
Hangerő [dB] 67
Tömeg [kg] 175
Motorteljesítmény [kw] 1,1
Tápellátás 1~ 230V / 3~ 400V

Elszívócső átmérője [mm] 125, 160, 200
Elszívókar hossza [m] 2, 3, 4
Automata tisztítás széria
Külső vázas elszívókar széria
Egy karos verzió széria
Két karos verzió opcionális
Ledes karvilágítás opcionális
Mobil ipari elszívók

Hegesztés során képződő gőzök, gázok, füst elszívásához kifejlesztett mobil ipari elszívó.
Ötféleféle verzióban kapható:

  • Cserélhető mikroszálas merev szűrővel (UNI 2.2H)
  • Cserélhető aktívszenes merev szűrővel (UNI 2.2K)
  • Mosható elektrosztatikus szírővel (UNI 2.2E)
  • Tisztítható patronszírővel (UNI 2.2C)
  • Tisztítható patronszírővel, IFA tanusítvánnyal (UNI 2.2W3)

IFA tanúsítvány:
Az UNI 2.2 W3 verziója megfelel az EN ISO 15012-1:2004 szabványnak, IFA tanúsítvánnyal rendelkezik.

 UNI 2.2HUNI 2.2KUNI 2.2EUNI 2.2CUNI 2.2W3
Ventillátor légáram [m3/h] 2.500 2.500 2.250 2.250 2.250
Szűrési hatásfok E12/99,5 – E11/95 M/99 M/>99
Szőrő típusa Üvegszálas, cserélhető Aktív szenes, cserélhető Elektrosztatikus Tisztítható patronszűrő Tisztítható patronszűrő
Szűrő mérete 14,5 m2 12,1 kg – 12,5 m2 12,5 m2
Méret [mm] 600 x 1.200 x 800 600 x 1.200 x 800 600 x 1.200 x 800 600 x 1.200 x 800 600 x 1.200 x 800
Hangerő [dB] ≤70 ≤70 ≤70 67 67
Tömeg [kg] 105 108 105 105 105
Motorteljesítmény [kw] 1,1 1,1 1,1 1,1 1,1
Tápellátás 1~ 230V / 3~ 400V 1~ 230V / 3~ 400V 1~ 230V / 3~ 400V 1~ 230V / 3~ 400V 1~ 230V / 3~ 400V
Elszívócső átmérője [mm] 125, 160 125, 160 125, 160 125, 160 125, 160
Elszívókar hossza [m] 2, 3, 4 2, 3, 4 2, 3, 4 2, 3, 4 2, 3, 4
Belső vázas elszívókar széria széria széria széria széria
Külső vázas elszívókar opcionális opcionális opcionális opcionális opcionális
Egy karos verzió széria széria széria széria széria
Két karos verzió opcionális opcionális opcionális opcionális opcionális
Start & Stop funkció opcionális opcionális opcionális opcionális opcionális
IFA tanusítvány nincs nincs nincs nincs van
Ledes karvilágítás opcionális opcionális opcionális opcionális opcionális
Mobil ipari elszívók

Hegesztés során képződő gőzök, gázok, füst elszívásához kifejlesztett cserélhető HEPA szűrős mobil ipari elszívó.

 EVO 2
Légáram [m3/h] 2.500
Szűrési típusa, hatásfoka HEPA, E12/99,5
Méret [mm] 520 x 1010 x 920
Hangerő [dB] 69
Tömeg [kg] 85
Motorteljesítmény [kw] 1,1
Tápellátás 1~ 230V / 3~ 400V
Elszívócső átmérője [mm] 160
Elszívókar hossza [m] 2, 3
Elszívókar kialakítása belső vázas vagy külső vázas
Ledes karvilágítás opcionális
