Automatizálás


Typ SCD 3201 Beschreibung
Schweißbereich Spitzenzündung:
M3 - M10, Ø 2 - 10 mm
Kurzzeit-Hubzündung:
M3 - M8, Ø 3 - 6 mm		 Anwendung
  • Besonders geeignet für dünne Bleche ab 0,5 mm (CD)
  • Spitzen- und Kurzzeit-Hubzündungsbolzenschweißen mit einem Bolzenschweißgerät möglich
Leistungsmerkmale
  • Microcontrollersteuerung
  • Funktionsüberwachung
  • Fehlercodeanzeige
  • Abhubtest
  • Bibliotheksfunktion
  • Prozessablaufkontrolle
  • RS232-Schnittstelle (nur CD)
  • 230 V-Netzanschluß (statt 400 V-Drehstromanschluß
Sicherheit
  • Integrierter Netzfilter
  • EMV-Prüfung
  • Hochspannungsprüfung
  • Wiederauslösesperre
  • Thermische Überwachung des Transformators und der Innentemperatur des Bolzenschweißgerätes
  • Thermisch gesteuerter Lüfter
  • Galvanische Trennung der Steuerung zu den Schweißleitungen
  • Höchste Sicherheit gegen externe Störeinflüsse
Gas/Automatik Serie/Serie
Schweißmaterial Stahl (unlegiert und legiert),
(Aluminium und Messing nur Spitzenzündung)
Schweißfolge Spitzenzündung:
15 - 40 Bolzen/min
Kurzzeit-Hubzündung:
8 - 15 Bolzen/min
(je nach Einsatz und Bolzendurchmesser)
Kapazität Spitzenzündung:
132.000 µF/66.000 µF*
Schweißstrom Kurzzeit-Hubzündung:
900 - 3.000 A, stufenlos (über Ladespannung)
Schweißzeit Spitzenzündung:
1 - 3 msec
Kurzzeit-Hubzündung:
5, 10, 15 msec
Ladeenergie 3.200 Ws/1.600 Ws*
Ladespannung 50 - 220 V (Regelung stufenlos)
Anschluss 85 - 265 V ~ Weitbereich, 50/60 Hz, 10 AT
Stromquelle Kondensator
Kühlart F (thermisch gesteuerter Lüfter)
Schutzart IP 21
Einsatz- und Lagerbedingungen Nach geltender Normung
Maße LxBxH 600 x 240 x 280 mm (ohne Griff)
Gewicht 29 kg
* * mit Kapazitätsumschaltung
Bestell-Nummer 91-10-2321
Automatizálás

alt

Typ IT 130Ismertetés
Gázmodul/Automata modul/folyamatfigyelés széria/- -/széria Alkalmazás
  • Különösen alkalmas 2mm feletti lemezek hegesztéséhez

Áramforrás-jellemzők

  • microcontroller-vezérlés
  • funkciótesztelés
  • hibakód-kijelzés
  • kielemelés-teszt
  • könyvtárfunkció
  • folyamatfigyelés
  • RS232 felület

Biztonság

  • integrált hálózati szűrő
  • magas hálózati feszültségingadozással szembeni ellenállóság
  • EMV-vizsgálat
  • túlfeszültségvizsgálat
  • újraindítási biztosítás
  • a készülék belső hőmérsékletének és a transzformátorának a termikus felügyelete
  • automatikusan (termikusan) vezérelt hűtés
  • a vezérlés és a hegesztő áramkör galvanikusan leválasztott
  • magas biztonság az extrém zavaró hatások ellen
  • IP 23 védelem
Hegesztési tartomány M3 - M24, Ø 2 - 25 mm
Csap-alapanyag acél (ötvözetlen és ötvözött), alumínium
Ütemidő Ø 25 = 6 csap/perc
Hegesztőáram 2.500 A (max.)
Áramtartomány 300 - 2.500 A (fokozatmentes)
Hegesztési idő 5 - 1.500 msec (fokozatmentes)
Hálózat 400 V, 3~, 50/60 Hz, 63 AT
Csatlakozó 63 A (400 V hálózatnál)
Teljesítményfelvétel 150 KVA (400 V hálózatnál)
Hűtés léghűtés (termikusan vezérelt)
Védelem IP 23
Alkalmazási és raktározási feltételek az érvényes szabványos és gyártói előírtások alapján
Méret H × SZ × M 650 x 560 x 1.290 mm (fogantyú nélkül)
Tömeg 160 kg
Rendelésszám 93-60-12133 (1 pisztoly csatlakoztatási lehetőséggel)
Automatizálás

alt

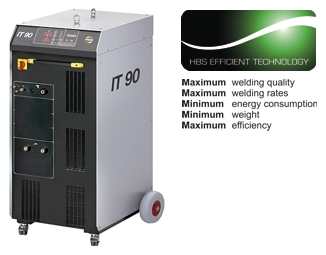

Typ IT 90Beschreibung
Gázmodul/Automata modul/folyamatfigyelés széria/széria/széria Alkalmazás
  • Különösen alkalmas 2mm feletti lemezek hegesztéséhez

Áramforrás-jellemzők

  • microcontroller-vezérlés
  • funkciótesztelés
  • hibakód-kijelzés
  • kielemelés-teszt
  • könyvtárfunkció
  • folyamatfigyelés
  • RS232 felület

Biztonság

  • integrált hálózati szűrő
  • magas hálózati feszültségingadozással szembeni ellenállóság
  • EMV-vizsgálat
  • túlfeszültségvizsgálat
  • újraindítási biztosítás
  • a készülék belső hőmérsékletének és a transzformátorának a termikus felügyelete
  • automatikusan (termikusan) vezérelt hűtés
  • a vezérlés és a hegesztő áramkör galvanikusan leválasztott
  • magas biztonság az extrém zavaró hatások ellen
  • IP 23 védelem
Hegesztési tartomány M3 - M24, 2 - 22 mm
Csap-alapanyag acél (ötvözetlen és ötvözött), alumínium
Ütemidő 22 = 6 csap/perc
Hegesztőáram 2.000 A (max.)
Áramtartomány 300 - 2.000 A (fokozatmentes)
Hegesztési idő 5 - 1.500 msec (fokozatmentes)
Hálózat 400 V, 3~, 50/60 Hz, 63 AT
Csatlakozó 63 A (400 V hálózatnál)
Teljesítményfelvétel 100 KVA (400 V hálózatnál)
Hűtés léghűtés (termikusan vezérelt)
Védelem IP 23
Alkalmazási és raktározási feltételek az érvényes szabványos és gyártói előírtások alapján
Méret H × SZ × M 650 x 560 x 1.290 mm (fogantyú nélkül)
Tömeg 140 kg
Rendelésszám 93-60-12096 (1 pisztoly csatlakoztatási lehetőséggel)
93-60-42096 (4 pisztoly csatlakoztatási lehetőséggel)
Automatizálás

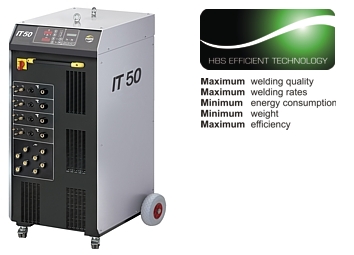

Typ IT 50 Beschreibung
Gas/Automatik/
Prozessüberwachung		 Serie/Serie/Serie Anwendung
  • Besonders geeignet für Automatikanlagen. Mit einer Leistungseinheit können bis zu 4 Schweißköpfe angesteuert werden.
Leistungsmerkmale
  • Microcontrollersteuerung
  • Funktionsüberwachung
  • Abhubtest
  • Bibliotheksfunktion
  • Prozessablaufkontrolle
  • RS232-Schnittstelle
Sicherheit
  • Integrierter Netzfilter
  • Optimal für Baustellen mit hohen Netzspannungsschwankungen
  • EMV-Prüfung
  • Hochspannungsprüfung
  • Wiederauslösesperre
  • Thermische Überwachung des Transformators
  • Thermisch gesteuerter Lüfter
  • Galvanische Trennung der Steuerung zu den Schweißleitungen
  • Höchste Sicherheit gegen externe Störeinflüsse
  • Schutzart IP 23
Schweißbereich M3 - MR 16, Ø 2 - 14 mm
Schweißmaterial Stahl (unlegiert/legiert), Aluminium
Schweißfolge M12 = 25 Bolzen/min
Schweißstrom 1.000 A (max.)
Stromeinstellbereich 300 - 1.000 A (stufenlos)
Schweißzeit 5 - 1.000 msec (stufenlos)
Anschluss 400 V, 3 Phasen, 50/60 Hz, 35 AT
Netzstecker 32 A (bei 400 V-Netz)
Anschlusswert 50 KVA (bei 400 V-Netz)
Kühlart F (thermisch gesteuerter Lüfter)
Schutzart IP 23
Einsatz- und Lagerbedingungen Nach geltender Normung
Maße LxBxH 650 x 560 x 1.290 mm (ohne Griff)
Gewicht 120 kg
Bestell-Nummer 93-60-42056 (Gas/Automatik/Prozessüberwachung/4 Pistolenanschlüsse)
Automatizálás

http://www.hbs-info.de/uploads/tx_hbsproducts/102_it1002_re_efft.jpg

Typ IT 1002Ismertetés
Gázmodul/Automata modul/folyamatfigyelés széria/opcionális/opcionális Alkalmazás
  • Különösen alkalmas 2mm feletti lemezek hegesztéséhez

Áramforrás-jellemzők

  • microcontroller-vezérlés
  • funkciótesztelés
  • hibakód-kijelzés
  • kielemelés-teszt
  • könyvtárfunkció
  • folyamatfigyelés
  • RS232 felület

Biztonság

  • integrált hálózati szűrő
  • magas hálózati feszültségingadozással szembeni ellenállóság
  • EMV-vizsgálat
  • túlfeszültségvizsgálat
  • újraindítási biztosítás
  • a készülék belső hőmérsékletének és a transzformátorának a termikus felügyelete
  • automatikusan (termikusan) vezérelt hűtés
  • a vezérlés és a hegesztő áramkör galvanikusan leválasztott
  • kényszercsatornás hűtés
  • magas biztonság az extrém zavaró hatások ellen
  • IP 23 védelem
Hegesztési tartomány M3 - MR 16, Ø 2 - 14 mm
Csap-alapanyag acél (ötvözetlen és ötvözött), alumínium
Ütemidő M12 = 25 csap/perc
Hegesztőáram 1.000 A (max.)
Áramtartomány Csaphegesztés 100 - 1.000 A, MMA 50 - 400 A (fokozatmentes)
Hegesztési idő 5 - 1.000 msec (fokozatmentes)
Hálózat 400 V, 3~, 50/60 Hz, 35 AT
Csatlakozó 32 A (400 V hálózatnál)
Teljesítményfelvétel 50 KVA (400 V hálózatnál)
Hűtés léghűtés (termikusan vezérelt)
Védelem IP 23
Alkalmazási és raktározási feltételek az érvényes szabványos és gyártói előírtások alapján
Méret H × SZ × M 660 x 280 x 340 mm (fogantyú nélkül)
Tömeg 29 kg
Rendelésszám 93-60-1202
93-60-1204 (automata modullal)
93-60-1206 (automata modullal/folyamatfigyelés)
Automatizálás

alt

Typ ARC 1550Ismertetés
Hegesztési tartomány M3 - M20 RD, Ø 2 - 19 mm Alkalmazás
  • Különösen alkalmas 2mm feletti lemezek hegesztéséhez

Áramforrás-jellemzők

  • microcontroller-vezérlés
  • funkciótesztelés
  • hibakód-kijelzés
  • kielemelés-teszt
  • energiaszabályzás

Biztonság

  • integrált hálózati szűrő
  • magas hálózati feszültségingadozással szembeni ellenállóság
  • EMV-vizsgálat
  • túlfeszültségvizsgálat
  • újraindítási biztosítás
  • a készülék belső hőmérsékletének és a transzformátorának a termikus felügyelete
  • automatikusan (termikusan) vezérelt hűtés
  • transzformátortól teljes mértékben leválasztott vezérlés
  • a vezérlés és a hegesztő áramkör galvanikusan leválasztott
  • magas biztonság az extrém zavaró hatások ellen
  • IP 23 védelem
Gázmodul/Automata modul széria/opcionális
Csap-alapanyag acél (ötvözetlen és ötvözött)
Ütemidő 3 - 35 hegesztés/perc
(alkalmazástól és csapátmérőtől függően)
Maximális hegesztőáram 1.550 A
Áramtartomány 500 - 1.550 A (500 A - 800 A - 1.000 A - 1.200 A - 1.550 A)
Hegesztés ideje 5 - 1.500 msec (fokozatmentes)
Hálózat 400 V, 3~, 50/60 Hz, 63 AT
Áramforrás transzformátor/egyenirányító
Csatlakozó 63 A (400 V hálózatnál)
Teljesítményfelvétel 40 KVA (400 V hálózatnál)
Tápkábel 5 m, 6 mm² (max. 30 m, 6 mm², 400 V)
Hűtés léghűtés (termikusan vezérelt)
Védelem IP 23
Alkalmazási és raktározási feltételek az érvényes szabványos és gyártói előírtások alapján
Méret H × SZ × M 460 x 400 x 730 mm (fogantyú nélkül)
Tömeg 133 kg
Rendelésszám 93-10-1552
93-10-1554 8automata modullal)
Automatizálás

Automatizálás

CDM 3201Ismertetés
Automata modul Szériatartozék Alkalmazás
  • különösen alkalmas vékony lemezek esetén 0,5 mm anyagvastagságtó felfelé

Áramforrás-jellemzők

  • microcontroller-vezérlés
  • funkciótesztelés
  • hibakód-kijelzés
  • könyvtátfunkció
  • folyamatellenőrzés
  • RS232-port

Biztonság

  • integrált hálózati szűrő
  • magas hálózati feszültségingadozással szembeni ellenállóság
  • EMV-vizsgálat
  • túlfeszültségvizsgálat
  • újraindítási biztosítás
  • a készülék belső hőmérsékletének és a transzformátorának a termikus felügyelete
  • termikusan szabyályzott hűtőventillátor
  • a vezérlés a hegesztési oldaltól galvanikusan leválasztott
  • magas biztonság az extrém zavaró hatások ellen
Hegesztési tartomány M3 - M10, Ø 2 - 10 mm
Csap-alapanyag acél (ötvözetlen és ötvözött), alumínium, sárgaréz
Ütemidő 12 - 40 hegesztés/perc
(alkalmazástól és csapátmérőtől függően)
Kapacitás 132.000 µF/66.000 µF*
Hegesztési idő 1 - 3 msec
Töltési energia 3.200 Ws/1.600Ws*
Töltőfeszültség 50 - 220 V (fokozatmentes szabályzás)
Hálózat 85 - 265 V ~ (teljes tartományban) 50/60 Hz, 10 AT
Áramforrás kondenzátor
Hűtés F (termikusan szabályzott hűtés)
Védelem IP 21
Alkalmazási és raktározási feltételek az érvényes szabványos és gyártói előírtások alapján
Méret H × SZ × M 600 x 240 x 280 mm (tartófül nélkül)
Súly 27 kg
* * kapacitásátkapcsolással
Rendelésszám 92-10-3321A (autómata)
