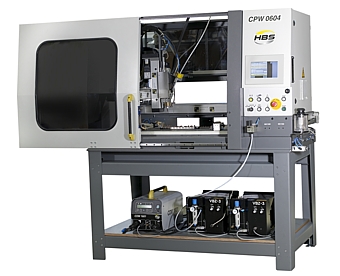

CPW-0604


Typ CPW 0604 Beschreibung
Arbeitsbereich 600 x 400 x 120 mm;
(kompletter Arbeitsbereich für einen Schweißkopf)
Ausstattung
  • Bedienerfreundliche und selbsterklärende Menüführung
  • Hohe Taktfolge durch intelligente Programmstruktur und Programmablaufoptimierung
  • Frei wählbare Nullpunkte durch Nullpunktverschiebung
  • Bolzenschweißkopf-Schnellwechselsystem
  • Schnelle, einfache Programmierung durch benutzergeführten Programmeditor
  • Nachschweißfunktion ohne Programmfortführung
  • Integrierter Werkstückzähler und Taktzeitanzeige
Aufbau
  • Maschinenvollverkleidung
  • Speicherbar: 1000 Programme mit je 200 Zeilen
  • Klartext-Fehleranzeige
  • Antrieb über hochpräzise Kugelumlaufspindel
  • Wälzlagerführungen
  • Hohe Positioniergenauigkeit der Maschine durch stabile Bauweise und kugelgelagerte Linearführungen
Leistungsmerkmale
  • Hohe Taktrate
  • Hohe Verfahrgeschwindigkeit
  • Beliebig erweiterbar durch modulares Konzept auf CAN-Bus-Basis
  • Hub der Z-Achse frei programmierbar (0 - 120 mm)
Optionen
  • Maschinengrundgestell
  • Werkstückaufnahmen
  • Flexibles Vorrichtungskonzept
  • Drehtisch
T-Nut-Platte 800 x 490 mm
Schweißbereich M3 - M8, Ø 3 - 8 mm
(Ø 10/12/12,7 nur mit Anpassung möglich)
Bolzenlänge 8 - 40 mm (andere Längen auf Anfrage)
Schweißfolge Bis zu 30 Bolzen/min (je nach Leistungseinheit, Bolzengröße und anzufahrender Bolzenposition)
Verfahrgeschwindigkeit 25 m/min (X-Y) 20 m/min (Z)
Bolzenzuführung Automatische Bolzenzuführung (bis zu 3 unterschiedliche Bolzenlängen)
Positioniergenauigkeit
des geschweißten
Bolzens
± 0,2 mm
Positionier-/Wiederhol-
genauigkeit der Maschine
± 0,05 mm
Schweißkopf KAH 412
Optional: KAH 412 LA (mechanischer Längenausgleich - Abhub), KAH 412 (elektronischer Längenausgleich - Abhub und Eintauchmaß)
Max. Anzahl der Bolzenschweißköpfe 1
Anschlusswerte Elektrisch: 400 V, 16 A, 50 Hz Pneumatisch: 6 bar mind./10 bar max./Schlauch innen Ø 6 mm
Motorische Z-Achse Z = 0 - 120 mm (frei programmierbar durch Servoantriebstechnik)
Maße LxBxH 1600mm x 950mm x 1100mm
(ohne Maschinengrundgestell);
1600mm x 950mm x 1900mm
(mit Maschinengrundgestell)
Gewicht ca. 490 kg (ohne Maschinengrundgestell)
ca. 640 kg (mit Maschinengrundgestell)
Bestell-Nummer 88-19-645 (ohne Unterbau)
88-19-644 (mit Unterbau)
